04 - Entiers

Représentation d’un entier naturel

Un entier naturel est un nombre entier positif ou nul. Pour le représenter en mémoire, il faut choisir le nombre de bits à utiliser, ce qui détermine la fourchette des nombres représentables.

Principe. Un codage sur \(n\) bits permet de représenter tous les entiers naturels de \(0\) à \(2^n - 1\).

Exemples. \(9 = 00001001_2\), \(128 = 10000000_2\), \(255 = 11111111_2\).

Remarque sur Python. Contrairement à la plupart des langages de programmation, Python gère les entiers avec une précision arbitraire : il n’y a pas de limite à la taille d’un entier en Python. C’est le langage qui adapte automatiquement la mémoire nécessaire.

print(2 ** 100)  # un nombre bien plus grand que 2^64

1267650600228229401496703205376

Représentation d’un entier relatif

Un entier relatif est un entier pouvant être négatif. Il faut donc trouver un codage qui permette de distinguer les nombres positifs des négatifs, tout en conservant les règles d’addition habituelles.

Problème de la représentation naïve

Une première idée serait d’utiliser le bit de poids fort comme marqueur du signe (0 pour positif, 1 pour négatif), les autres bits donnant la valeur absolue :

Cette représentation possède deux inconvénients :

1. Le zéro possède deux représentations : \(00000000\) (soit \(+0\)) et \(10000000\) (soit \(-0\)). C’est une gêne mineure mais c’est un gaspillage.

2. L’addition binaire usuelle donne un résultat incorrect lorsqu’un des nombres est négatif :

Le résultat attendu est \(-3\), mais on obtient \(-9\). Il faudrait un circuit spécial pour gérer la soustraction, ce qui complique inutilement le processeur.

Le complément à deux

L’astuce consiste à utiliser un codage appelé complément à deux. Cette représentation permet d’effectuer les opérations arithmétiques avec le même circuit que pour les entiers naturels.

Pour un entier relatif positif ou nul, la représentation est identique à celle d’un entier naturel, à condition que le bit de poids fort soit 0 (ce bit indique le signe : 0 pour positif, 1 pour négatif).

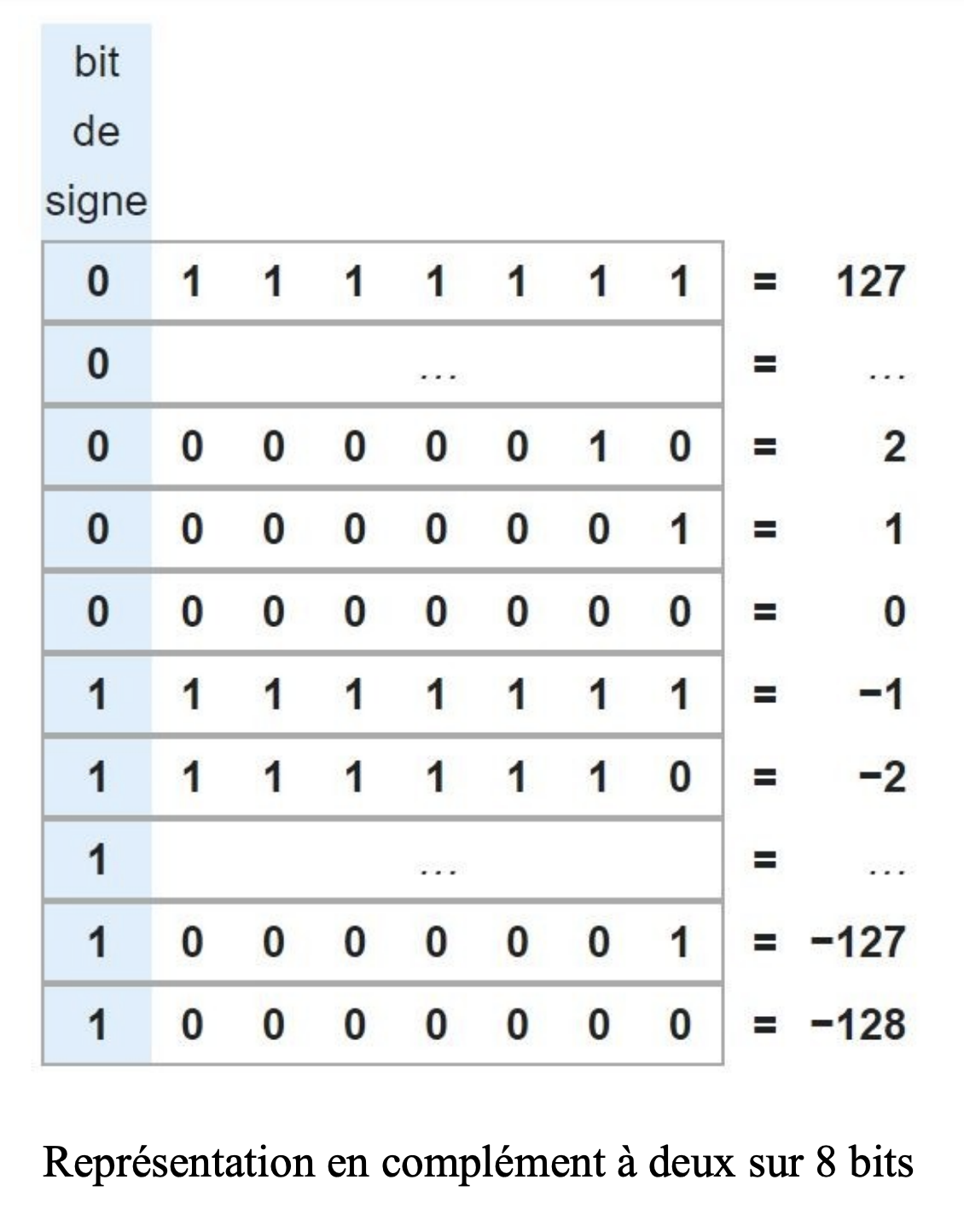

Intervalles de codage sur \(n\) bits en complément à deux :

D’une manière générale, sur \(n\) bits, on peut coder les entiers relatifs de \(-2^{n-1}\) à \(2^{n-1} - 1\).

Principe du complément à deux

Pour coder un entier relatif négatif sur \(n\) bits :

1. Écrire la valeur absolue du nombre en base 2 sur \(n\) bits.
2. Inverser tous les bits (les 0 deviennent des 1 et vice versa). C’est ce qu’on appelle le complément à un.
3. Ajouter 1 au résultat (les dépassements sont ignorés).

Cette opération revient à calculer \(2^n - |x|\).

Exemple. Codons \(-19\) sur huit bits :

1. Valeur absolue en binaire : \(19 = 00010011_2\)
2. Complément à un (inversion) : \(11101100\)
3. On ajoute 1 : \(11101101\)

La représentation binaire de \(-19\) sur huit bits est donc \(11101101_2\).

Vérification. \(00010011 + 11101101 = 00000000\) (la retenue sortante est ignorée). C’est bien le comportement attendu : \(19 + (-19) = 0\).

L’addition fonctionne

Vérifions que le complément à deux corrige le problème de la représentation naïve :

Vérifions : \(11111101_2\). Le bit de poids fort est 1, c’est donc un nombre négatif. Pour retrouver sa valeur absolue, on applique à nouveau le complément à deux : inversion \(00000010\), puis \(+1 = 00000011 = 3\). Le résultat est bien \(-3\).

Astuce de conversion rapide

Pour trouver de tête le complément à deux, on parcourt le nombre de droite à gauche en laissant inchangés les bits jusqu’au premier 1 (compris), puis on inverse tous les bits suivants.

Exemple avec \(20\) : \(00010100\)

1. On garde la partie droite jusqu’au premier 1 : ...100
2. On inverse tout le reste : \(11101100\)
3. \(-20\) s’écrit donc \(11101100_2\)

En appliquant une deuxième fois cette astuce, on retrouve le nombre de départ.

Comment reconnaître le signe ?

En complément à deux, le bit de poids fort indique le signe :

• Si le bit de poids fort est 0, le nombre est positif (ou nul) : on lit directement sa valeur.
• Si le bit de poids fort est 1, le nombre est négatif : pour connaître sa valeur absolue, on applique le complément à deux.

Exemple. Que vaut \(11101101_2\) en décimal (sur huit bits) ?

Le bit de poids fort est 1, donc c’est un nombre négatif. Appliquons le complément à deux :

• Inversion : \(00010010\)
• \(+1\) : \(00010011 = 19\)

Donc \(11101101_2 = -19_{10}\).

Cas particulier. \(10000000_2 = -128\) (sur huit bits). C’est le seul négatif dont l’astuce de conversion rapide ne donne pas directement la bonne valeur absolue : il faut utiliser la formule \(-2^{n-1}\).

Dépassement de capacité

Lorsqu’un calcul produit un résultat hors de l’intervalle de codage, on parle de dépassement de capacité (overflow). Par exemple, sur huit bits en complément à deux, \(127 + 1\) devrait donner \(128\), mais :

\(01111111 + 00000001 = 10000000\)

Or \(10000000_2 = -128\) en complément à deux. Le résultat « tourne en rond » : on passe de la plus grande valeur positive à la plus petite valeur négative. C’est un piège classique en programmation (dans les langages à entiers de taille fixe comme C ou Java).

Exercices

Exercice 1

1. Coder les entiers relatifs suivants en complément à deux sur huit bits : \(42\), \(-1\), \(-56\), \(-128\).
2. Vérifier chaque résultat en l’additionnant avec la représentation de sa valeur absolue (le résultat doit être 0, modulo le dépassement).

Exercice 2

Que valent, en base dix, les entiers relatifs suivants (codés en complément à deux) ?

1. \(01101100_2\) (sur huit bits)
2. \(11101101_2\) (sur huit bits)
3. \(1010101010101010_2\) (sur seize bits)

Exercice 3

1. Sur huit bits, combien de nombres négatifs peut-on coder ?
2. Pourquoi y a-t-il un négatif de plus que de positifs ?
3. Quel est l’entier le plus petit codable sur 32 bits en complément à deux ?

Exercice 4

Effectuer les additions suivantes en complément à deux sur huit bits. Indiquer si un dépassement de capacité se produit.

1. \(01001010 + 00110101\)
2. \(01100100 + 01011010\)
3. \(11110000 + 11100000\)

Exercice 5 (programmation)

Écrire une fonction Python complement_a_deux(n, bits=8) qui prend un entier relatif n et renvoie sa représentation en complément à deux sous forme de chaîne de caractères binaire de longueur bits.

# Exemples d'appels attendus :
print(complement_a_deux(19))    # '00010011'
print(complement_a_deux(-19))   # '11101101'
print(complement_a_deux(-1))    # '11111111'
print(complement_a_deux(0))     # '00000000'
